电力电子技术作为现代能源转换与控制的核心，其发展水平直接影响着从消费电子到工业自动化，再到新能源发电及电动汽车等众多领域的进步。而电路板组件，作为承载和连接电力电子元器件的物理基础与功能平台，其制造工艺与技术创新，无疑是推动整个电力电子产业向前发展的关键引擎。本文将深入探讨电路板组件在电力电子元器件制造中的核心地位、关键制造工艺及未来发展趋势。
一、电路板组件：电力电子系统的“骨架”与“神经网络”

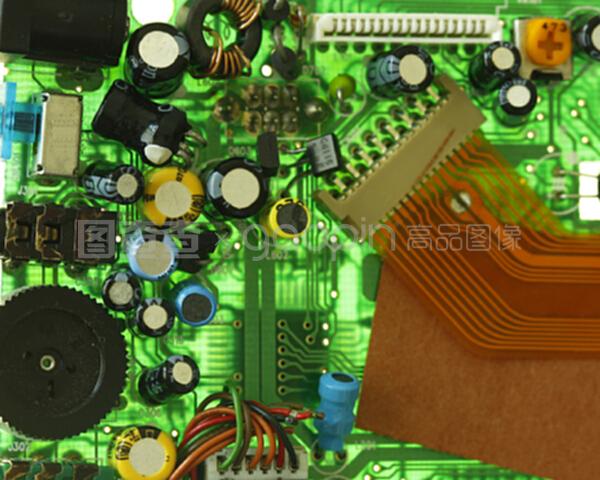

在电力电子设备中，电路板组件并非简单的连接载体。它通常指将电力电子元器件（如IGBT、MOSFET、二极管、电容、电感等）通过焊接、压接等方式，集成到印刷电路板（PCB）上所形成的功能模块。这个组件承担着多重关键角色：
- 电气互连与支撑：提供精确、可靠的电气通路，确保功率流与信号流的高效、低损耗传输，同时为各类元器件提供稳固的机械支撑。
- 热管理平台：电力电子元器件在工作时会产生大量热量。高性能的电路板组件（如采用金属基板、陶瓷基板或IMS板）设计有精密的散热通道（如导热过孔、散热焊盘），是实现高效散热、保证器件长期稳定运行的基础。
- 电磁兼容（EMC）与信号完整性（SI）的基石：通过精心的叠层设计、布线策略（如电源/地平面设计、差分走线）和屏蔽措施，电路板组件能有效抑制电磁干扰，确保控制信号的纯净与稳定，这对高频、高功率密度的电力电子系统至关重要。
因此，电路板组件的制造质量直接决定了最终电力电子产品的性能、可靠性及寿命。
二、关键制造工艺与技术挑战
电力电子元器件，尤其是高压、大电流、高频器件，对电路板组件的制造提出了远高于普通消费电子产品的严苛要求。其核心制造环节包括：
- 高可靠性PCB制造：
- 基材选择：常用FR-4、高Tg材料、金属基板（铝基、铜基）、陶瓷基板（氧化铝、氮化铝）以及新兴的活性金属钎焊（AMB）陶瓷基板，以满足不同的绝缘、导热和机械强度需求。
- 精细线路与厚铜技术：为承载大电流，常采用厚铜箔（2oz至10oz甚至更高）并进行电镀加厚。控制信号线路可能要求高精度，这需要先进的图形转移与蚀刻技术。
- 高纵横比孔加工：为确保良好的电气连接和散热，需要钻削和电镀深径比大的通孔、盲埋孔。
- 精密组装与焊接技术：
- 元器件贴装：使用高精度贴片机放置芯片、小封装器件。对于大尺寸、异形的功率模块，可能需要辅助工装或选择性贴装设备。
- 焊接工艺：回流焊是主流，但对于热容量差异大的混合组装（如芯片与散热基板），需要精确的温度曲线控制。波峰焊仍用于部分通孔元器件。银烧结、瞬态液相扩散焊等新型连接技术，因能提供更高的导热性、可靠性和工作温度，正逐渐应用于高端功率模块的封装集成中。
- 先进封装与集成技术：电力电子正朝着模块化、集成化发展。如智能功率模块（IPM）、碳化硅/氮化镓功率模块等，其内部就是将多个芯片（功率器件、驱动、保护电路等）通过引线键合、覆铜陶瓷基板（DBC/AMB）等技术，高密度集成在一个封装体内，形成“组件中的组件”。这对基板互连、界面材料和封装工艺提出了极限要求。
主要技术挑战集中在：如何在高功率密度下实现更有效的散热；如何在高dv/dt、di/dt环境下保证电磁兼容性与信号完整性；如何提高制造工艺的一致性以应对汽车、航天等领域的零缺陷要求；以及如何降低成本以适应新能源等大规模应用的需求。
三、未来发展趋势
- 材料创新驱动：宽禁带半导体（碳化硅、氮化镓）的普及，要求电路板组件具备更高的耐温、导热和绝缘性能。导热绝缘介质、高性能覆铜板、低温共烧陶瓷（LTCC）等新材料将更广泛应用。
- 集成化与模块化：从二维平面组装向三维立体封装（如芯片嵌入、塑封集成）发展，实现更小体积、更短互连、更高性能的“系统级”功率组件。
- 智能化与数字化制造：利用工业互联网、机器视觉和人工智能，实现制造过程的实时监控、缺陷预测和工艺优化，提升生产效率和产品一致性。
- 可持续发展：推动无铅焊接、使用环保基材、提高能效和可回收性，满足全球绿色制造的要求。
###
电路板组件的制造，是电力电子元器件从设计蓝图转化为实体产品的关键桥梁。它融合了材料科学、精密机械、电子工程和热力学等多学科知识。随着“双碳”目标推进和电气化浪潮席卷全球，对高效、可靠、紧凑的电力电子设备的需求呈爆炸式增长。这必将持续推动电路板组件制造技术向更高性能、更高集成度、更智能化的方向演进，从而为构建更清洁、更智能的能源未来奠定坚实的硬件基础。
